Stephan Kallee:

FuseRing-Schweißen


Induktionserwärmung, Reiben und Stauchen zur Erzeugung eines Wulstes

Beim FuseRing-Schweißen nach Paul Cheng werden der FuseRing und die Werkstückenden mit Induktionsspulen an der Fügestelle in einer Schutzgasatmosphäre erhitzt und dann mit einer einfachen hydraulischen Vorrichtung stumpf zusammengepresst während der FuseRing um ein paar Grad oder einige Drehungen verdreht wird, so dass sich ein Wulst bildet, in den die Oxidhäute gepresst werden. Das Verfahren wird maschinell mit stationären oder transportablen Vorrichtungen durchgeführt. Damit können vor allem Stähle und Titanlegierungen verschweißt werden.[1]

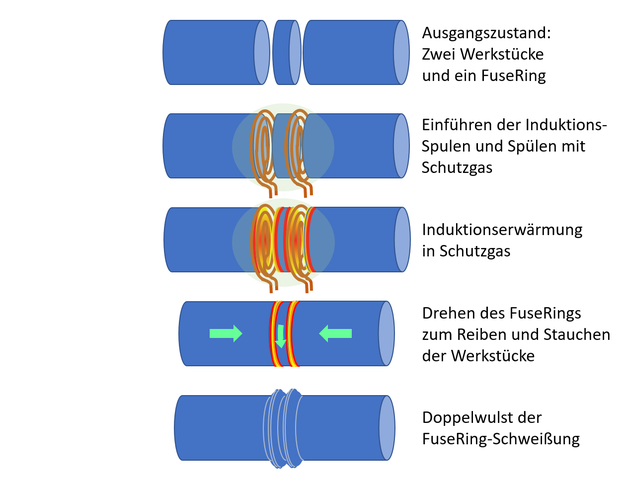

FuseRing-Schweißen nach Paul Cheng - Ausgangszustand: Zwei Werkstücke und ein FuseRing. Einführen der Induktions-Spulen und Spülen mitSchutzgas. Induktionserwärmung in Schutzgas. Drehen des FuseRings zum Reiben und Stauchen der Werkstücke. Doppelwulst.

FuseRing-Schweißen nach Paul Cheng[1]

© AluStir, 2022



Vorteile

  • Geringere Kräfte und daher kostengünstigere Maschinen als beim Reibschweißen
  • Die Werkstücke, z.B. Pipelinerohre, müssen nicht gedreht werden
  • Geringer Wärmeeintrag führt zu hervorragenden metallurgischen Eigenschaften.[5]

Nachteile

  • Schutzgasatmosphäre erforderlich

  • Patentrechtlich geschützt

  • Bisher nur wenige Industrie­anwendungen

FuseRing-Schweißen nach Paul Cheng[1]

0:10 sec © FuseRing Inc., 2022



Anwendungsbeispiele

  • Verlegung von Pipelines[5]

  • Nukleartechnik: Verschweißen von Atommüllbehältern[6]

  • Verschweißen und Reparatur von Eisenbahnschienen

  • Herstellung von Wasserstoff-Pipelines für die Versorgung von Tankstellen

FuseRing-Schweißen von Pipelines nach Paul Cheng[1]

0:10 sec © Paul Cheng, 22. Mai 2018



Technische Beratung

AluStir kann Sie bei der Erstellung von Forschungsanträgen, bei der Maschinenbeschaffung und bei der industriellen Anwendung unterstützen. Bitte kontaktieren Sie uns unverbindlich: stephan.kallee@alustir.com (Tel: +49 6024 636 0123).
