Stephan Kallee:

FSW/FSSW im Automobilbau


Friction Stir Welding wird im Automobilbau von vielen OEM-Fahrzeug-Herstellern und deren Zulieferern eingesetzt.



Eine der frühesten Entwicklungen befasste sich 1999 mit 'Tailor Welded Blanks' (siehe Video).


Tailor Welded Blanks sind ebene Bleche, die aus unterschiedlich dicken Blechen oder aus unterschiedlichen Werkstoffen zusammengeschweißt werden. Nach dem Schweißen werden sie mit dem Tiefziehverfahren zu Karosseriebauteilen umgeformt.



Bei einem von mehreren Industriefirmen geförderten Projekt der Forschungsinstitute EWI in Columbus, Ohio, und TWI in Cambridge, Großbritannien, untersuchten die Firmen, BMW, DaimlerChrysler, GM, Ford, Rover, Tower Automotive und Volvo 1999 das Rührreibschweißverfahren für das bis dahin noch nicht übliche Verschweißen unterschiedlicher Blechdicken.



Bleche  mit 1,5 mm und 3,0mm Dicke wurden nebeneinander auf einer um 9° schräggestellten Spannvorrichtung aufgespannt und mit einem ebenfalls um 9° geneigten FSW-Werkzeug verschweißt. Mit der großen, modular aufgebauten FSW-Maschine des TWI wurden Innenpaneele von Kraftfahrzeugtüren umgeformt. Diese wurden anschließend von BMW umgeformt. Die damit erzielbare 30 prozentige Gewichtseinsparung war eindrucksvoll: 1,5 kg weniger Gewicht pro Tür im Vergleich zu Stahlblechen.



Anwendungen im PKW-Bau:

  • Heckklappen und Türen in japanischen Autos
  • Felgen in Australien, China und Norwegen
  • Batteriekästen in französischen und deutschen Elektroautos

Im Lastwagenbau:

  • Kipper und Ladebordwände
  • Teleskopkräne und Leitern von Feuerwehrfahrzeugen
  • Tanks von Silo-Aufliegern

Publizierte industrielle Anwendungsfälle von FSW und FSSW im Automobilbau

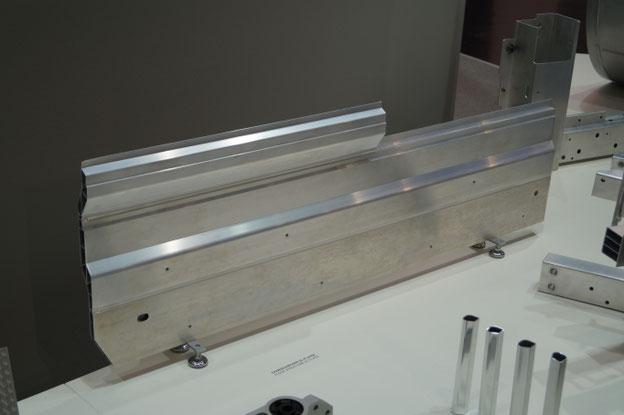

Friction stir welded aluminium panel by Riftec and HAI for the Mercedes SL - R231

FSW-Paneel von Riftec und HAI für den Mercedes SL - R231 auf einem Messestand

© AluStir, 2018



Folgende Anwendungen des Rührreibschweißens bzw. Rührreibpunktschweißens in der Automobilindustrie wurden bisher veröffentlicht:

  • 2020 Tesla Model Y (Octovalve und Batteriegehäuse)[9][10]
  • 2020 Rapid Technic AG für Designwerk AG (Batteriekühlplatte für E-LKWs)[28]
  • 2018 Morgan Aero 8 (Komplexes HFQ®-Paneel mit variabler Dicke (Tailor Welded Blank: 3-2-3mm, siehe unten)[5][6]
  • 2017 TWB Company für Ford (Tailor Welded Blanks für inneres Tür-Paneel)
  • 2017 Ningde Tianming New Energy Auto Parts (Batteriepack-Box und Gehäuse)[22]
  • 2015 Acura TLX (cast-aluminum and steel 'hybrid' front subframe)[35]
  • 2013 Honda Accord (Vorderes Chassis-Rahmenteil, Front Subframe)[1][4]
  • 2012 Mercedes SL - R231 (Tailor Welded Blank und drei Hohlprofile auf beiden Seiten des Getriebetunnels, siehe oben)[4][7][27]
  • 2012 Land Rover L405 (Rahmenteil-Aufhängungen, Subframe Mounts)[4]
  • 2012 Benteler (Batteriewanne für Renault Zoé)[17][18]
  • 2011 Audi (Hybridrad-Technologie)[36]
  • 2011 McLaren 12 C (Strukturbauteil)[2]
  • 2010 Toyota Prius (Heckklappe, FSSW)[1]
  • 2008 Delphi Automotive (Abgedichtete Gehäuse und Wärmetauscher für BMW und Chrysler)[14]
  • 2008 Fundo Wheels (Alu-Felgen für den Volvo XC 90)
  • 2007 Riftec für Audi (B-Säule des Audi R8 Spyder)[1][15]
  • 2006 Mazda MX-5 Miata (Motorhaube und Kofferaumklappe)[1][23][24][25]
  • 2005 Ford GT (Mitteltunnel des Space Frame)[1]
  • 2005 Pierburg (AGR-Kühler)[11]
  • um 2005 Showa Denko (Spurstangen)[19]
  • um 2004 Simmons Wheels und UT Alloy works (Alu-Felgen)[20]
  • 2004 Mazda RX-8 (Hintere Türen und Fronthaube)[1][8][23][24][25]
  • 2003 Panoz Esperante (Strukturbauteil)[3]
  • 2003 Lincoln Town Car L (Spurstangen aus Strapressprofilen)[1][21]
  • 2001 Volvo V70 (Rücksitzlehne)[1]

Audi

Audi führte 2011 die rührreibgeschweißte Hybridrad-Technologie ein, bei der das Felgenbett und der Radstern einzeln hergestellt und dann mit dem  Rühreischweißverfahren (Friction-Stir-Welding) miteinander verschweißt werden. Dadurch können selbst große Räder unter 10 Kilogramm Gewicht bleiben – ein Vorteil von mehr als 2 Kilogramm pro Rad.[36]

20-Zoll-Rad im Zehn-Parallelspeichen-Design für den Audi A8

© Audi, 2012


FSW-Entwicklungsstudien im Automobilbau

Abschreckumformen von FSW-Halbzeugen

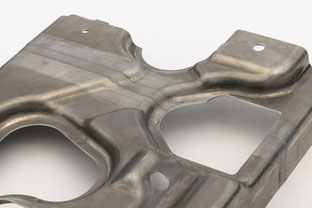

Abschreckumformen (nicht-isothermes Warmumformen oder Hot Form Quenching) eines rührreibgeschweißten Zusammenbauteils
Abschreckumformen eines rührreibgeschweißten Zusammenbauteils. Courtesy of TWI Ltd

In dem staatlich geförderten Projekt LightBlank wurden von Impression Technologies Ltd, PAB Coventry Ltd, dem Imperial College of London, Bombardier Transportation, Bombardier Aerospace, der Morgan Motor Company Manufacturing und TWI Ltd rührreibgeschweißte Halbzeuge aus Aluminiumlegierungen hergestellt, die mit einem neuen Stanzverfahren namens Hot Form Quenching (HFQ) geformt werden. Das HFQ ist ein Abschreckumformverfahren, das auch als nicht-isothermes Warmumformen bekannt ist. Es kombiniert das Lösungsglühen, Stanzen, Abschrecken und künstliche Altern: Das Blech wird auf Lösungsglühtemperatur erhitzt und dann im kalten Werkzeug umgeformt und dadurch abgeschreckt. Damit können komplexe Aluminiumblechbiegeteile geformt werden, wobei die Eigenschaften des Ausgangsmaterials wiederhergestellt werden. Durch das Reibrührschweißen (FSW) werden viele Probleme vermieden, die beim Verbinden von Aluminium mit traditionellen Verfahren auftreten.

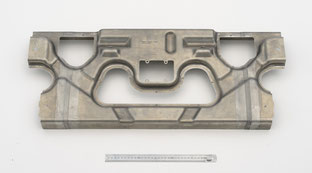

Rühreibgschweißtes und nicht-istothermisch warmgeformtes Fahrzeugteil (englisch FSW-HSQ = Friction Stir Welding & Hot Form Quenching)
Rühreibgschweißtes und abschreckumgeformtes Fahrzeugteil. Courtesy of TWI Ltd

Mit dem entwickelten FSW-HFQ-Verfahren wurde ein Prototyp eines Cross-Members des Sportautos Morgan Aero 8 hergestellt. Das Ersetzen des Hauptelements des Querträgers durch einen FSW-HFQ-Zusammenbau reduzierte das Gewicht der Baugruppe um 32%. Zusätzlich enthielt das neue optimierte Design acht (statt elf) Teile, von denen fünf im selben Arbeitsgang von HFQ gepresst werden können. Dies trug zu einer erheblichen Reduzierung der Fertigungs- und Montagevorlaufzeiten bei. Eine vorläufige wirtschaftliche Bewertung zeigt, dass die Herstellungskosten für die neue Baugruppe um 37% niedriger sind, wenn eine jährliche Charge von 1000 Einheiten angenommen wird.

Morgan Aero 8 neben einem FSW-HFQ-Prototyp (Friction Stir Welding & Hot Form Quenching) im TWI Ltd
Morgan Aero 8 neben einem FSW-HFQ-Prototyp (Friction Stir Welding & Hot Form Quenching). Courtesy of TWI Ltd

Nach dem erfolgreichen Abschluss dieses Projekts enthüllten Vertreter von Morgan im TWI-Hauptsitz in Cambridge offiziell einen Prototyp des Bauteils, das dort seitdem ausgestellt wird.

Lotus Engineering Inc: Gewichtsreduzierung eines seit 2020 produzierten Crossover-Fahrzeugs, 2012

Lotus Engineering Inc. erstellte 2012 ein theoretisches Modell und analysierte das Struktur- und Aufprallverhalten einer massearmen Fahrzeugkarosserie im Auftrag und im Rahmen eines Vertrags mit dem California Air Resources Board (ARB) in einer Studie zum Thema "Evaluating the Structure and Crashworthiness of a 2020 Model-Year, Mass-Reduced Crossover Vehicle Using FEA Modeling".[34]



Lotus Engineering ent­wickelte ein Fahrzeug, das mit dem Toyota Venza aus dem Jahr 2009 vergleichbar war; dieses Modell hatte äquivalente Abmessungen, Nutzwertziele sowie Passa­gier- und Innenraum­volu­men. Die prognostizierte Massenreduzierung für das Modelljahr 2020 betrug 38 % weniger Masse für alle Systeme außer dem Antriebsstrang.[34]



Benchmark: 2009-2011 Toyota Venza

Courtesy of IFCAR, public domain




Roboter Prozess[34] Zeit Zeit
Roboter SA70R10

End-Effektor ablegen

und Friction-Stir-Modul aufnehmen

16 sec
Roboter SA70R10 Friction Stir an 10 Stellen   10 sec
Roboter SA70R10 Friction Stir an 12 Stellen   12 sec
Roboter SA70R10 Friction Stir an 6 Stellen   6 sec
Roboter SA70R10

Friction-Stir-Modul ablegen

und End-Effektor aufnehmen

16 sec
Roboter SA70R20

End-Effector ablegen und

Friction-Stir-Modul aufnehmen

15 sec
Roboter SA70R20 Friction Stir  an10 Stellen in Station SA70-40   8 sec
Roboter SA70R20 Friction Stir an 25 Stellen in Station SA70-40   30 sec
Roboter SA70R20

Friction-Stir-Modul ablegen und Widerstandsschweißzange aufnehmen[TBC ?]

15 sec

Summe



Exckusive Materialhandhabungszeit 62 sec   66 sec

Keio University: Eliica  (Electric Lithium-Ion battery Car), 2003

2003 Eliica  (Electric Lithium-Ion Battery Car) der Keio University

© Anetode, CC BY-SA 3.0


Weitere Studien zu FSW und FSSW im Automobilbau

  • 2015 Tailor Welded Blanks aus 1,2 mm und 2,0 mm dicken AA5182-O Blechen bei 3 m/min von Pacific Northwest National Laboratory, General Motors, Alcoa und TWB Company LLC.

  • 2004 Dachgepäckträgergehäuse aus einer nichtbrennbaren Magnesiumlegierung am Material Reserch Institute for Sustainable Development, Hyogo Prefectural Institute of Technology und Sakurai Industries Co., Ltd.
